石油燃气监控系统

对天然气监控站来讲，连续的浓度、气量、压力、温度等监控参数的监测十分重要。操作员需保证从中央控制室综合监测系统的运行状态，保护整个系统处在较高的安全水平。当相关参数偏离正常范围时，系统发送信号通知操作员采取纠正措施。联网实现分布在各地分散天然气监控站点的集中监控，可以在线实时准确的掌握个天然气监控站的运行状态，完成紧急情况下的报警，实现对天然气监控站进行整体集中管理，便于资源的优化配置，全面实现企业信息化奠定基础。

系统组成：

系统由中心站和监测站组成，主站负责监控和管理，监测站采用RTU模块实现数据采集、存储、控制及上传。监测站各种监控传感器首先连接到采集器RTU，监控数据由传感器通过信号线到RTU，RTU通过RS232/458接口与无线数据终端连接，监控数据经过协议封装后放松到GPRS无线网络，通过无线网络将数据送至监控中心，实现监控数据和监控中心系统的数据通讯。采用的传感器包括温度传感器、浓度传感器、气量传感器、压力传感器等，输出为电压、电流模拟信号，具体情况可更具实际需要增加或改变相应的传感器。

主站采用PC计算机，连接互联网或无线专网，主站向从站发送数据，并接收从站发来的数据。主站接收从站传来的各自信号，处理后显示输出，如果有异常情况发生，可进行声音报警，提醒操作人员采取措施，防止事故发生。系统有在线组态功能，根据整个热力系统的状况，自动对各从机在线组态，控制整个系统自动运行。主机可自动生成各种报表，并设有值班检查功能及定时打印、随机打印功能，实现对整个天燃气系统自动化管理。

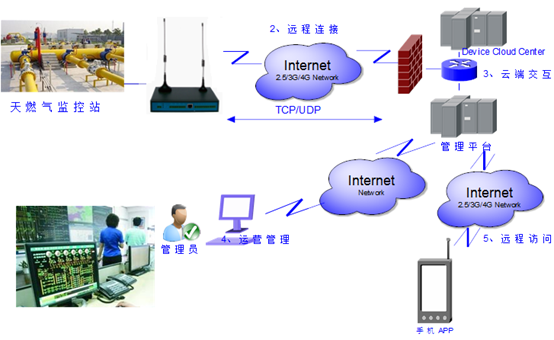

网络图

系统特点:

1、  RTU模块采用无线通信平台，只要移动网络信号覆盖的地区都可以进行数字传输、语音传输和短信传输三大功能，不受地理环境的限制

2、  采用移动的GPRS为通信平台，具有不受地理限制、稳定、可靠、成本低等优点

3、  与普通手机友好的短信互动，并密码验证，所有数据参数都可以通过短信查询和设置

4、  全国首款同时支持ZIGBEE、LORA、NB_IOT及RJ45无线通讯的物联网采集传输设备；

5、 全国首款支持现场在线编程及二次开发的物联网数据采集传输设备；

6、  支持无限级联，且组网灵活，支持应用级自行组网，保障物联网系统的畅通通讯；

7、  支持OTA在线更新，自动在线更新软件，支持系统升级、系统迭代，无需人员维护

8、  支持600多种传感器协议及常用工业协议

监控中心系统软件

监控中心监测软件采用通用编程工具开发，具有灵活性好、针对性强的特点，可以对采集来的现场数据和实时数据进行分析、处理、保存、入库，制作输出报表、绘出各种曲线，从而实现整个系统的远程抄表、实时监测及自动化管理功能。界面友好、操作简单方便，真正实现了高效率和办公自动化。可同时兼容多个二次仪表厂家的通信协议，也可根据用户的要求增加用户自己的通信协议。系统的网络数据库使网络化管理变得简单易行。

应用前景

随着工业供气的发展和用户对供气要求的不断提高，为了确保供气管网安全、稳定、经济运行，提高燃气管理效率，实现燃气网现代化管理水平，采用燃气管网无线监控系统对燃气网进行集中监控和量化管理已是当前发展趋势。燃气管网无线监控系统对于热力公司提高供热效率、降低运行成本，同时可以减少各监测站的长期值守人员，极大的降低管理费用具有非常显著的经济效益。
