物联网智能电表远程监控、自动断电系统
2020-09-13 13:40:41
107
一:主要功能
1、对用电功率和用电量进行监测，可以通过手机或电脑查看。
2、通过手机或电脑远程对电源进行开关控制。
3、进一步可通过联网设置实现定时开关电源、超功率、超用电量自动断电等功能。
二：系统组成：
Arduino mega2560 R3 开发板
Arduino Ethernet W5100 网络扩展板
电子式电能表
固态继电器
小电路板

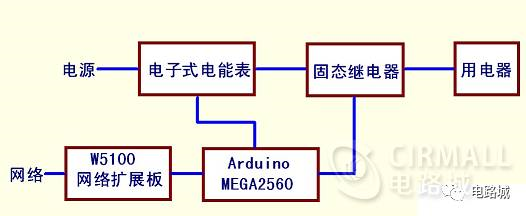

系统设计框图：
三：电路工作原理：
先简单说明一下用的电子式电能表的原理：电能表由分压器完成电压取样，由取样电阻完成电流取样，取样后的电压、电流信号由乘法器转换为功率信号，经V/F变换后，输出的脉冲信号推动计数器工作，同时通过光电耦合器输出相同的脉冲，就是使用这一脉冲进行检测的。用的220V 5(20)A的电能表对应的参数为3200imp/kWh，即每用1kWh电量输出3200个脉冲，同时通过测量这个脉冲的周期就可以计算出用功率。因此用Aduino MEGA2560对脉冲计数并测量周期，就可以将功率和用电量的数据通过W5100网络扩展板传送到乐联网。用一只固态继电器串联在电能表和用电器之间，由Arduino mega2560控制固态继电器的开通与断开，这样就可以用手机或电脑通过远程控制电源的开关。在网上设置用切换方式控制开关，手机装了相关App软件也就可以进行控制了，同时也能够通过手机查看功率和用电量数据。

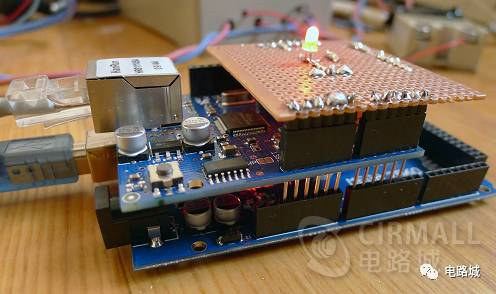

系统的实物连接图：

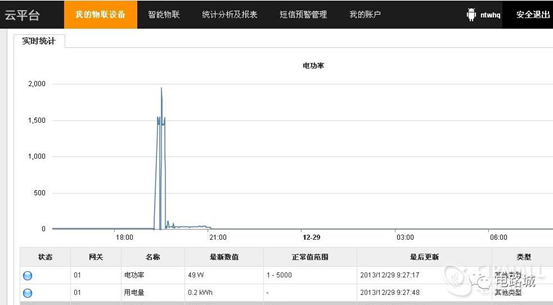

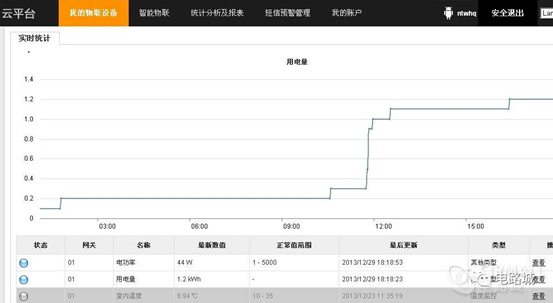

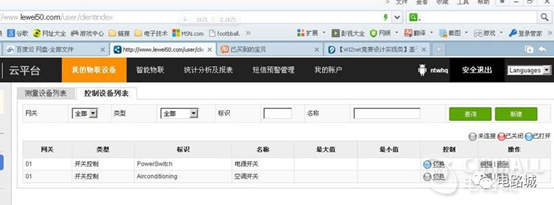

物联设备：
